颚式破碎机组合机架加工工艺设计
时间：2022-12-29 15:45来源：http://www.psj9.com/zixun/gs139350.html

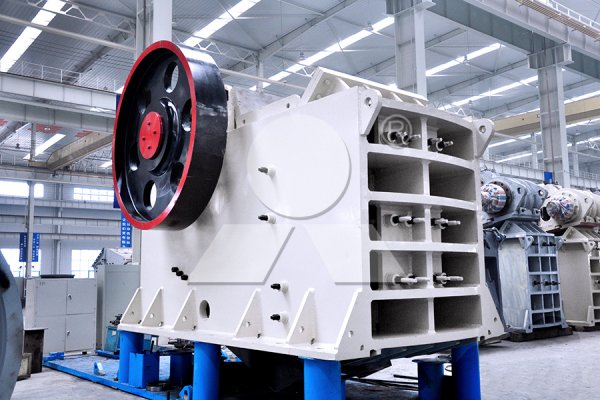

颚式破碎机机架左右两块侧板相同，对称布置。为保证与前、后机架装配时侧板的定位圆孔与前、后机架的定位圆台配合到位，需将两块侧板同时镗、铣孔。先铣好侧板一侧表面，将两块侧板的加工面贴合在一起，周围用几个小铁片焊接起来，以确保加工孔时两块侧板不发生相对移动。**先镗侧板的中心半圆孔，这样可保证两块侧板的中心线在一条直线上，此孔为加工其它孔的中心基准。按照设计要求继续加工出轴承座与侧板的连接螺纹孔，然后加工前面的定位圆孔，再到后面的腰型孔及定位圆孔，这样前、后机架能与侧板配合充分、准确。后面再加工出与前、后机架连接用的螺栓孔、机架连杆孔、边护板孔、以及动颚运行和肘板运行的观测孔等。
前、后机架均为整体铸造，铸造完成后需加工好一些配合面，首先左右两侧对应位置的定位圆台的同轴度和每个圆台的圆柱度要保证，这是与侧板的定位圆孔配合好的前提。再铣好两侧表面，这样才能和侧板表面贴紧，从而机器运行时不会因这些零件松动而发生故障。

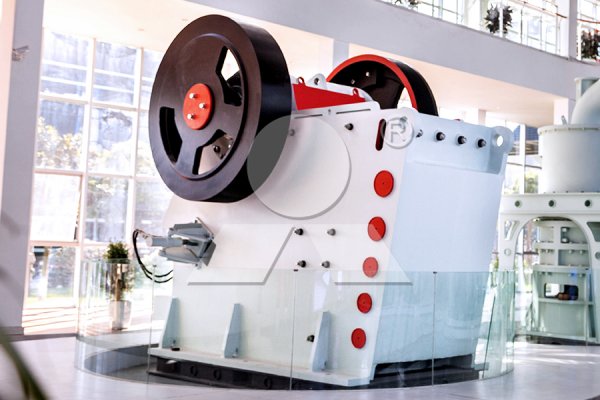

先将侧板周围的小铁片烧掉，分开两块侧板，将其中一块侧板放置好，分别将前机架和后机架放到侧板上，即前、后机架的定位圆台放进侧板的定位圆孔中，确保前、后机架的表面与侧板的表面贴紧，**后将另一块侧板放到前、后机架上，并配合到位。此时组合机架的主要零件己经拼接好，把机架连杆放进机架中以增加机架强度，再把相应的螺栓安装上去并紧固。
