圆锥破碎机上下架体分析及改进方案

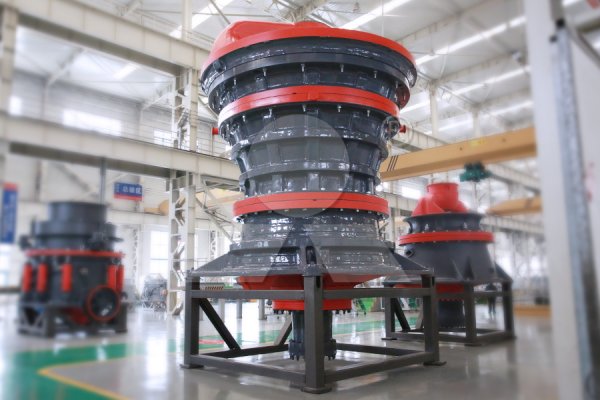

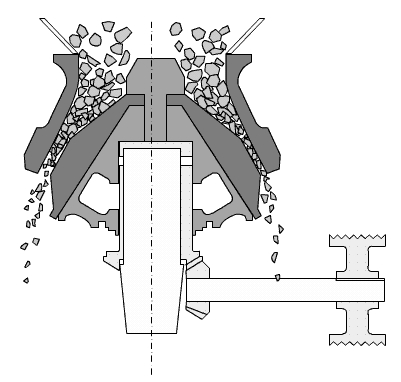

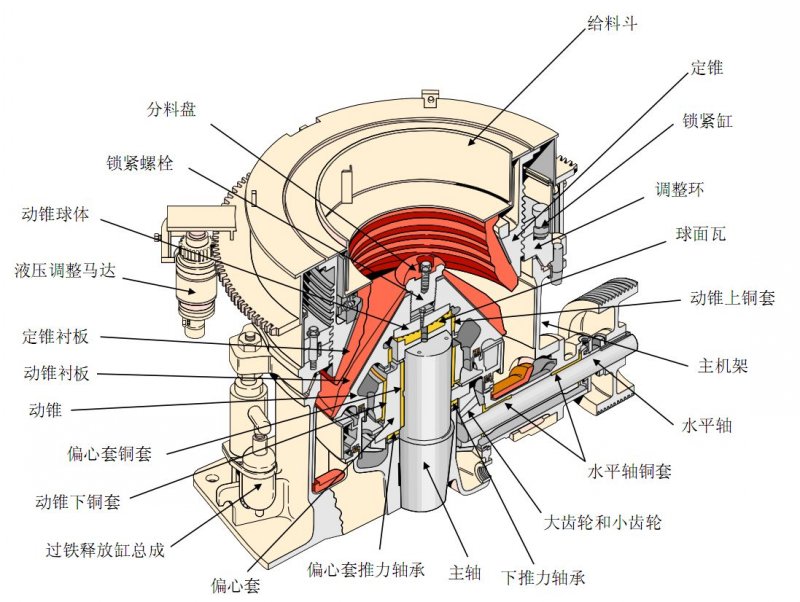

圆锥破碎机的结构一般包括下架体和设置在下架体上的上架体，为了能降低上架体出现裂纹的概率和进一步延长上架体的使用寿命，例如，中国专利文献公开了一种旋回破碎机中的上架体，它包括架体本体，所述架体的轴向直径从下端到上端逐渐增大，所述架体内部中空，架体外缘的上下端分别设有左右对称的紧固凸台，所述紧固凸台开有螺纹孔。

这种旋回破碎机中的上架体，具有以下优点：将原来由两个半体连接组成的上架体改进为一体成型的上架体，解决了在装配时的困难，也不存在定位误差等问题，加工过程中相较于原设计减少了许多道精加工工序，大大降低了生产成本，提高了工作效率，同时提高了机器的稳定性。但是，该方案还至少存在以下缺陷：在破碎时，由于不断的被撞击架体导致架体容易出现裂纹，架体的结构强度较低，使用寿命短且实用性差。

针对上述问题，需提供一种设计更合理、结构强度高且使用寿命长的改良型圆锥破碎机的架体。

改良型的圆锥破碎机的架体包括下架体和上架体两个部分，上架体包括呈两端大中部小的筒状体，在筒状体的上端设有法兰盘，在筒状体侧部和上法兰盘之间设有若干圆周分布的****加强筋，且相邻的两个****加强筋之间形成槽体，筒状体、上法兰盘和****加强筋连为一体式结构，在下架体远离上架体的一端设有环形凸沿，在环形凸沿和下架体侧部之间设有若干圆周分布的第二加强筋，下架体、环形凸沿，和第二加强筋连为一体式结构。此结构的槽体可以节省制造原料，降低了生产制造成本。

采用两端大中部小的筒状体的结构不仅结构简单，而且还便于制造，筒状体结合上法兰盘可以便于进料装置安装连接固定，****加强筋和第二加强筋可以大大加强整体的结构强度和抗变形能力，可以保证各个位置的受力平衡，能大幅度降低出现裂纹的概率，同时也延长使用寿命，实用性强。

****加强筋采用块状结构且在****加强筋的外侧具有向内凹陷的弧形凹面，保证强度要求。****加强筋宽度至少为5cm以上，不宜过窄，过窄则达不到加强的目的，但是也不宜过宽，过宽则导致生产成本大增，因此，选择****加强筋宽度为5-30cm。该结构能进一步提高结构强度和延长使用寿命。

与现有的技术相比，本改良圆锥破碎机的架体的优点在于：

（1）设计更合理，设置了筒状体结合上法兰盘可以便于与进料装置安装连接固定，设置了****加强筋和第二加强筋可以大大加强整体的结构强度和抗变形能力，能大幅降低出现裂纹的概率，同时也延长使用寿命，实用性强。

（2）结构简单易于制造，制造成本低。
